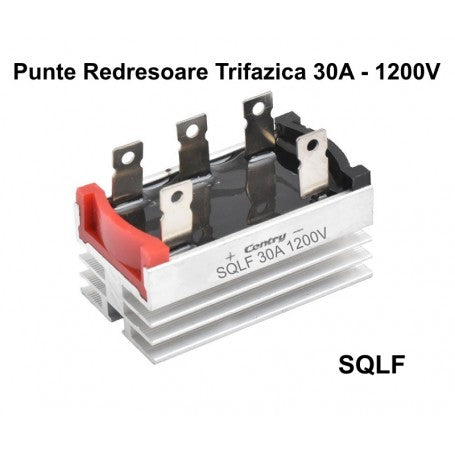

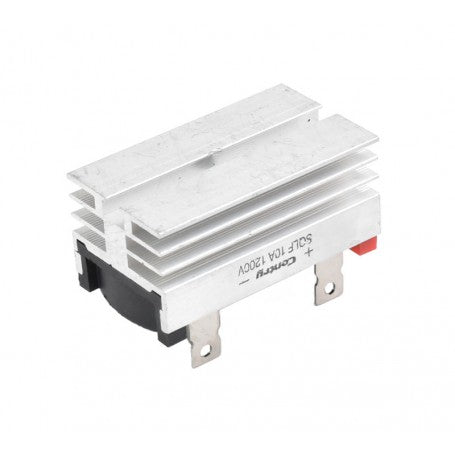

Punte Redresoare Trifazica 30A - 1200V / SQLF-3012

Beneficii Principale

Puntea Redresoare Trifazică SQLF-3012 30A 1200V reprezintă soluția profesională de înaltă putere pentru conversia eficientă a curentului alternativ trifazat în curent continuu. Cu capacitate de 30A și tensiune maximă de 1200V, construcție robustă din aluminiu și sistem de răcire integrat, acest dispozitiv asigură performanță fiabilă în aplicații industriale de putere mare.

• Capacitate ridicată: 30A curent maxim, 1200V tensiune maximă
• Conversie trifazată: AC trifazat la DC pentru aplicații industriale de putere
• Construcție robustă: Carcasă din aluminiu cu disipare termică excelență
• Răcire eficientă: Radiator integrat pentru stabilitate termică
• Conectare simplă: 5 terminale pentru conexiuni sigure
• Garanție: 24 luni protecție completă

Specificații Tehnice

Parametri Electrici

• Model: SQLF-3012 (SQL series)
• Tip: Punte redresoare trifazică
• Curent maxim (IF): 30A (curent direct mediu)
• Tensiune maximă inversă (VRRM): 1200V
• Tensiune maximă de lucru (VRM): 1200V
• Număr faze: 3 (trifazat)
• Tip conversie: AC trifazat la DC
• Cădere de tensiune (VF): Aproximativ 1,0-1,2V (la curent nominal)
• Curent de varf (IFSM): Aproximativ 300-450A (pentru 8,3ms)
• Configurație diode: 6 diode în punte trifazată

Caracteristici Termice

• Temperatura de juncțiune (Tj): -40°C până la +150°C
• Temperatura de stocare (Tstg): -40°C până la +150°C
• Rezistență termică (Rth j-c): Aproximativ 0,5-0,8°C/W
• Sistem de răcire: Radiator integrat din aluminiu
• Montaj: Pe radiator suplimentar (obligatoriu pentru sarcini mari)

Conectare

• Număr terminale: 5 conectori
  • 3 terminale intrare (faze R, S, T)
  • 1 terminal ieșire pozitiv (+)
  • 1 terminal ieșire negativ (-)
• Tip terminale: Șuruburi pentru conexiuni sigure
• Secțiune cablu recomandată: 6 - 10 mm² (funcție de curent)

Caracteristici Fizice

• Dimensiuni: 60 x 35 x 40 mm (L x l x Î)
• Material carcasă: Aluminiu (disipare termică excelență)
• Greutate: Aproximativ 150-200g
• Culoare: Argintiu (aluminiu natural)
• Montaj: Prin găuri de fixare pe radiator
• Izolare: Izolat electric de carcasă

Caracteristici și Avantaje

Conversie Trifazată de Putere Mare

Puntea redresoare trifazică utilizează 6 diode configurate pentru a converti curentul alternativ trifazat în curent continuu. Cu capacitate de 30A, această punte poate gestiona sarcini industriale de putere mare, asigurând o tensiune DC mai netedă și mai stabilă decât redresarea monofazată.

Capacitate de 30A la 1200V

Cu capacitate de 30A curent continuu și tensiune maximă inversă de 1200V, această punte redresoare poate gestiona sarcini industriale foarte exigente, fiind ideală pentru motoare DC de putere mare, sisteme de sudură profesionale, alimentatoare industriale sau echipamente de galvanizare la scară mare.

Construcție Robustă din Aluminiu

Carcasa din aluminiu de înaltă calitate oferă protecție excelență a diodelor și asigură disipare termică superioară. Aluminiul permite transferul rapid al căldurii de la juncțiunile diodelor către radiator, esențial pentru funcționarea la 30A.

Sistem de Răcire Integrat

Radiatorul integrat din aluminiu asigură răcire eficientă a componentelor. Pentru funcționare la curent maxim (30A), montarea pe un radiator suplimentar de dimensiuni adecvate este obligatorie pentru a menține temperatura în limite sigure și a asigura fiabilitate pe termen lung.

Configurație Profesională cu 6 Diode

Cele 6 diode sunt configurate în punte trifazată (configurație Graetz trifazată), asigurând că la fiecare moment două din cele trei faze contribuie la tensiunea de ieșire. Acest lucru rezultă într-o tensiune DC cu riplu redus și eficiență ridicată.

Conectare Simplă și Sigură

Cele 5 terminale cu șuruburi permit conectare rapidă și sigură a fazelor de intrare (R, S, T) și ieșirilor DC (+, -). Terminalele robuste asigură contact electric excelent și rezistență la vibrații, esențiale pentru curentul de 30A.

Principiu de Funcționare

Conversie AC Trifazat la DC

Puntea redresoare trifazică funcționează prin următorul principiu:

1. Intrare trifazată: Cele trei faze ale curentului alternativ (R, S, T) sunt conectate la terminalele de intrare
2. Redresare: Cele 6 diode permit trecerea curentului doar în direcția necesară pentru a obține tensiune DC
3. Ieșire DC: La fiecare moment, două din cele trei faze contribuie la tensiunea de ieșire
4. Rezultat: Tensiune DC pulsantă cu frecvență de 6 ori mai mare decât frecvența rețelei (300 Hz la 50 Hz AC)

Avantaje față de Redresarea Monofazată

• Riplu redus (tensiune DC mai netedă)
• Eficiență mai ridicată
• Factor de putere mai bun
• Utilizare mai eficientă a transformatorului
• Filtrare mai simplă (necesită condensatoare mai mici)
• Capacitate de putere mai mare

Instalare și Montaj

Pregătire Montaj

1. Verificați compatibilitatea: Asigurați-vă că tensiunea și curentul sistemului nu depășesc valorile nominale (30A, 1200V)
2. Pregătiți radiatorul: Pentru funcționare la 30A, este obligatoriu un radiator de dimensiuni adecvate (minim 0,5°C/W)
3. Aplicați pastă termică: Aplicați un strat subțire și uniform de pastă termică de înaltă performanță

Montare Fizică

1. Poziționare: Așezați puntea redresoare pe radiatorul pregătit
2. Fixare: Strângeți șuruburile de fixare uniform pentru contact termic optim
3. Izolare: Dacă este necesar, utilizați șaibe izolatoare pentru a izola electric carcasa de radiator
4. Ventilație: Asigurați spațiu suficient pentru circulația aerului sau instalați ventilator forțat

Conectare Electrică

1. Identificați terminalele:
   • Terminale intrare: R, S, T (faze AC)
   • Terminal ieșire pozitiv: + (DC+)
   • Terminal ieșire negativ: - (DC-)
2. Conectați fazele AC: Utilizați cabluri de minim 6 mm² pentru cele trei faze
3. Conectați sarcina DC: Utilizați cabluri de minim 6-10 mm² pentru ieșirile DC
4. Adaugați filtrare: Pentru tensiune DC mai netedă, conectați condensatoare electroltice de capacitate mare (recomandat 10.000-47.000 µF)
5. Protecții: Instalați siguranțe rapide sau disjunctoare pe partea AC pentru protecție

Testare și Punere în Funcțiune

1. Verificați toate conexiunile și strângerile
2. Măsurați rezistența de izolare (minim 1MΩ)
3. Alimentați treptat sistemul fără sarcină
4. Măsurați tensiunea DC de ieșire (ar trebui să fie aproximativ 1,35 x tensiunea AC de linie)
5. Conectați sarcina treptat și monitorizați temperatura
6. Monitorizați temperatura în primele ore de funcționare la sarcină maximă

Atenție: Lucrați doar cu alimentarea întreruptă. Respectați normele de siguranță electrică. Nu depășiți valorile nominale de curent și tensiune. Asigurați răcire adecvată obligatorie pentru funcționare la 30A. Temperatura carcasei nu trebuie să depășească 85°C.

Aplicații Recomandate

• Alimentatoare pentru motoare DC industriale de putere mare
• Sisteme de sudură electrică profesionale
• Echipamente de electro-galvanizare și electroliză industrială
• Alimentatoare pentru sisteme de încărcare baterii industriale
• Conversia puterii din turbine eoliene trifazate de putere mare
• Sisteme solare cu invertoare trifazate
• Echipamente de încălzire prin inducție industrială
• Sisteme de control viteză motoare DC de putere
• Alimentatoare pentru electromagneți industriali puternici
• Echipamente de testare și laborator de putere
• Sisteme de tracțiune electrică
• Convertoare de putere industriale de înaltă capacitate

Conținut Pachet

• 1 × Punte Redresoare Trifazică SQLF-3012 (30A, 1200V)

Nu sunt incluse: Radiator suplimentar (obligatoriu), pastă termică, șuruburi de montaj, condensatoare de filtrare, siguranțe de protecție.

Accesorii obligatorii/recomandate: Radiator de aluminiu de minim 0,5°C/W pentru disipare termică, pastă termică de înaltă performanță, condensatoare electroltice 10.000-47.000 µF pentru filtrare DC, siguranțe rapide 40A pentru protecție, ventilator forțat (recomandat pentru funcționare continuă la sarcină maximă).

Garanție: 24 luni protecție completă oferită de ElectroAZ.
